咨询热线：
18945102228 18003664777
地 址：民富五队富小学校对面
咨询热线：
18945102228 18003664777
地 址：民富五队富小学校对面
联 系 人：曹厂长
电 话：18945102228
手 机：18003664777
传 真：0451-12345678
网 址：www.hrbslsngc.com
邮 箱：18945102228@189.cn
邮 编：150001
地 址：民富五队富小学校对面

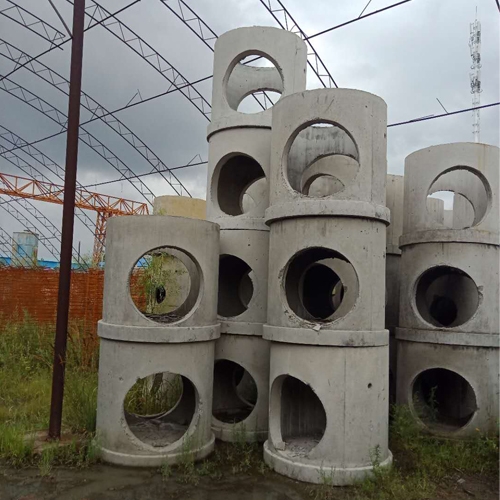

一、养护、脱模与存放
1、蒸汽养护：
（1）成型后管子的蒸汽养护可以一次完成（即养护中间不脱模）。（2）成型的管子放入蒸养池加池盖进行养护，（蒸养温度控制在80～85℃）；为避免管子混凝土酥裂，在管子成型初期要保证管子静停时间，在管子蒸养初期缓慢放汽、逐渐升温，严格按照静停------升温------恒温------降温（自然降温）对管子进行养护。养护制度为：分静停、升温、恒温、降温四个阶段：静停：管子成形后在常温下放置1－2小时升温：每小时升温不大于25℃，时间延续2－4小时。恒温：恒温时间随蒸养坑的效率、水泥品种、掺外加剂的情况，管壁厚度而异，应该保证脱模砼强度为准，一般不应少于3小时。恒温至高温度：硅酸盐水泥80℃，普通硅酸盐水泥85℃，矿渣硅酸盐水泥95℃。注：静停的目的使混凝土中的水泥达到初凝强度，以抵抗温度影响和游离水分蒸发：升温速度太快，会造成混凝土内部温度不均匀，形成温差开裂。（3）蒸养效益以同期混凝土试块抗压强度控制。当混凝土强度达到设计强度75%时，允许脱掉外模及起吊管子。
2、管子的起吊、存放：
（1）管子起吊应使用机械设备及人工辅助来起吊，管子起吊后在空中保持管子平稳。
（2）管子吊至宽敞场地后，缓慢放下使管子呈水平状态存放。
（3）脱模后的管子应检查外观质量，有外观缺陷的管子应及时进行修补。注：修补管子的材料凝固强度不低于混凝土强度，一般采用乳化环氧树脂浆或建筑粘胶剂，处理破损修补基面后，再调和水泥与白色石粉，使颜色接近混凝土本色。修补剂凝固后，应用砂纸等工具磨平修补面。
（4）脱模后的管子要经常洒水继续养护，并用膜覆盖，继续养护一周以上时间，防止混凝土干裂。
